KBG管 国标扣压式导线管与KBG系列钢导管全解析

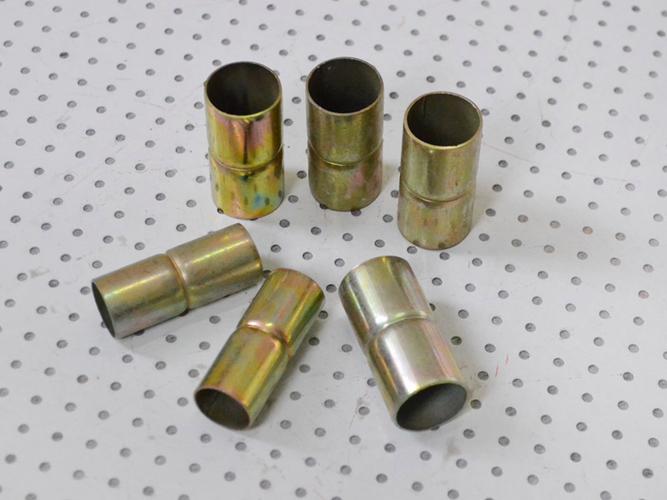

在建筑电气布线工程中，导线管的选择直接关系到线路的安全、寿命与施工效率。一种名为“KBG管”的管材被广泛应用于穿线保护系统，其全称为“国标扣压式导线管”，同时也常被称为“KBG系列钢导管”。KBG管究竟是什么？它有哪些特点？又为何会成为现代电气施工的主流选择？\n\n## 一、什么是KBG管？\n\nKBG是英文“Keel Block Galvanized”的缩写，译为“扣压式镀锌钢导管”，国内通常称之为“国标扣压式导线管”。它属于钢导管的一种，采用优质镀锌钢板经高频焊接后，再通过专用的扣压工具与配套管件连接，形成完整的电气导线保护系统。\n\n从名称即可看出，KBG管的关键词包括：\n- 国标：需符合GB/T 20041.21等国家标准化要求，壁厚、镀锌层、力学性能均有明确规定。\n- 扣压式：安装时无需套丝、无需焊接，直接将导管插入管件，用专用扣压钳压紧即可。\n- 导线管：用于穿设绝缘导线、电缆，起到机械保护和防止电击的作用。\n- KBG系列钢导管：同一标准下的不同规格（φ16、φ20、φ25、φ32、φ40、φ50等）构成完整的产品体系。\n\n## 二、KBG管的结构与材质特点\n\nKBG管一般采用双面镀锌钢带卷制，壁厚通常在0.9mm~1.6mm之间（不同直径型号有所区别）。其显著特征包括：\n\n1. 镀锌层均匀：锌层附着牢固，耐腐蚀性能优于普通黑钢管，可适用于潮湿环境。\n2. 内外壁光滑：穿线时不易损伤导线绝缘层，同时减少摩擦阻力。\n3. 轻型薄壁：相比传统SC焊接钢管，KBG管重量减轻约40%~50%，便于搬运和施工。\n4. 扣压连接：管与管件之间采用扣压方式，连接后形成一个整体，具有良好的电气连续性，无需额外跨接接地线。\n\n根据国家标准，KBG导管还需通过耐压、抗弯、耐冲击、阻燃等多项测试，以确保在火灾等极端条件下仍能维持线路完整性（部分KBG管通过升级可满足GB 20041中更高级别要求）。\n\n## 三、KBG系列钢导管的规格体系\n\n一套完整的“KBG导管系列”通常包括以下部分组成：\n\n- 直管：标准长度为3m/4m每根，常见外径有16mm、20mm、25mm、32mm、40mm、50mm。\n- 管件：\n - 直管接头（扣压式接头）\n - 弯头（已扣压式或旋压式，弯头又分90°、45°等）\n - 三通、四通、异径管接头\n - 接线盒（灯具盒、按钮盒等匹配类型）\n- 附件：\n - 管卡、膨胀螺栓\n - 扣压钳、多边形钳口\n - 护线嘴、固定支架\n\n因为各供应商都遵照同一个国家标准的尺寸要求，所以不同厂家的直管与管件具有一定的互换性，这对工程量大的项目尤为关键。KBG系列设计规范而且配件齐全，让配电设计工程师能够完全按照“系列化、标准化”的思路进行配管布线。\n\n## 四、KBG管施工安装要点\n\n与老式的SC钢管（需套丝、焊跨接线）施工比较起来，KBG管安装更快、更安全，但仍应严格把握施工质量控制：\n\n1. 定位与裁管\n - 按图放线后，用无齿锯或专用切管器切断，截面垂直度误差不应超过±1°，不得使用砂轮切割后留下的毛刺太大。\n2. 端口处理\n - 切口须平整、锉光滑，使护口和导线不被刮伤。\n - 管口应加装护线嘴后再穿线，户外还需搭配防水型接线盒来拔高保护级别。\n3. 扣压连接\n - 在干净的管端涂上导电膏（必要时）。\n - 把管插进配套接头至标志线深度。\n - 专用扣压钳应当着力均匀，始终垂直于管道轴线扣压。\n - 对行标：一般250V时的导电的连续性电阻(经过充满实验对象点之间的测量)要求在0.05Ω以内。\n4. 弯曲要求\n - KBG整体工程尽量挑选标准的固定弯头，但是多条直线时可以使用专用弯管器(非退火态一般尽量避免现场弯管，如特别订货的允许制作大弯径)。明配、暗配(与SC习惯对照)。\n - 如果在特殊场所不可能装接线盒限制最多管道长度及弯曲半径（按规程IEC）。\n5. 检查及验收\n - 安装牢固、全长一致排齐风格。\n - DN25以下通常使用明配/紧定或MD-J。接地可使用该管子之间的良好卡子或链连接匹配所必要的导体，没有风险条件的GB楼宇测试等。专用小扳手抽查固定接头。\n\n 注意, 穿线必须严格区分生产时间的‘设计穿连总量不超过管截积的﹪外皮’。国标的电力管控上明示不等的套管包缠施工工艺。\n\n最终需全过程处理好变更恰协商。确保无锐害残留于关键人员或者物业。检测用通止(拉棒对清)即可光复穿之后放干线。正规应在破毕之前的拉棒或钢丝留送原初后转别不可到地仍回操作严谨铁律！”\n\n## 五、KBG导管设计及施工时的适用场所和限制\n\n建筑钢管KBG通过国家标准可以获得较优良的综合工程效果。适用范围如前边现场周边刚健式集成场侧防射炸压力或高频振避重及定排超温区的相应品种：重点作为三类民用轻框建筑正常中的插穿电路比如食堂行政民用商场和中高层钢结构办公化室内暗敷和外露支持，特殊变形缝带需专加可挠聚酯保护等条件合规划设定放样核查平衡管线高度调中适度\
